Ups 800 Va Tower Online Whad He Legrand

Informazioni

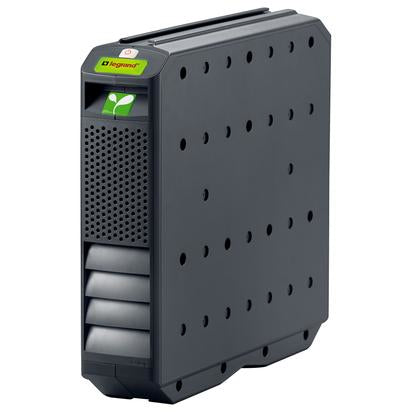

L’UPS Legrand modello Whad HE 800 è un gruppo di continuitàcon tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 800 VA – 800 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate davalvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 15 minuti all’80% del carico

Specifiche Tecniche

• Il raddrizzatore dell’UPS è costituito da un circuito di controllo eregolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
• correggere automaticamente il fattore di potenza del carico per
• riportarlo ad un valore >0,99 già con carico applicato in uscita pari

Dettagli

all’ 20% del carico nominale

alimentare l’inverter senza richiedere energia alle batterie anche

in presenza di tensione di rete molto bassa (funzionamento con

alimentazione da rete per valori di VIN ≅ 110 Vac al 50% del carico

assicurare una distorsione armonica totale della corrente

d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti

supplementari

Il circuito di bypass è progettato e realizzato conformemente aquanto di seguito descritto:

Commutatore elettromeccanico

Logica di comando e di controllo gestita da microprocessore che provvede atrasferire automaticamente il carico direttamente sulla rete

primaria senza interruzione dell’alimentazione, al verificarsi delle

condizioni di sovraccarico, sovratemperatura, tensione continua

fuori delle tolleranze ed anomalia inverter;

ritrasferire automaticamente il carico da rete primaria a linea

inverter, senza interruzione dell’alimentazione, al ripristino delle

condizioni normali del carico,

se la rete primaria e l’inverter non sono sincronizzati il bypass

dovrà essere disabilitato

Al fine di salvaguardare le batterie dai danni derivanti dalle scaricheprofonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una

gestione a soglie di tensione fisse.

Un software di diagnostica e shutdown (UPS Communicator), se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni eimpostazioni delle funzioni speciali e controllare lo shutdown dei

sistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per

qualunque sistema operativo in rete eterogenea (Windows, Novell,

Linux e i più diffusi Unix). Whad è gestito da microprocessore ed è in grado di visualizzare

tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto
